Brodit pipe mount met montageplaat | 216115
Brodit pipe mount met montageplaat | 216115
Brodit pipe mount met montageplaat. Deze Brodit pipe mount met montageplaat is bedoeld voor Brodit montage. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing. Artikelnummer: 216115.
Toepassing: Deze pipe mount met montageplaat is bedoeld voor bevestiging op ronde buizen of stangen.
Belangrijk: controleer altijd de toepassing, montageplek, aansluiting en productfoto's voordat je bestelt.
Past voor / toepassing
- Toepassing: Brodit montage.
Wat is dit voor Brodit product?
Deze Brodit pipe mount met montageplaat is bedoeld voor Brodit montage. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing.
Brodit omschrijving en toelichting

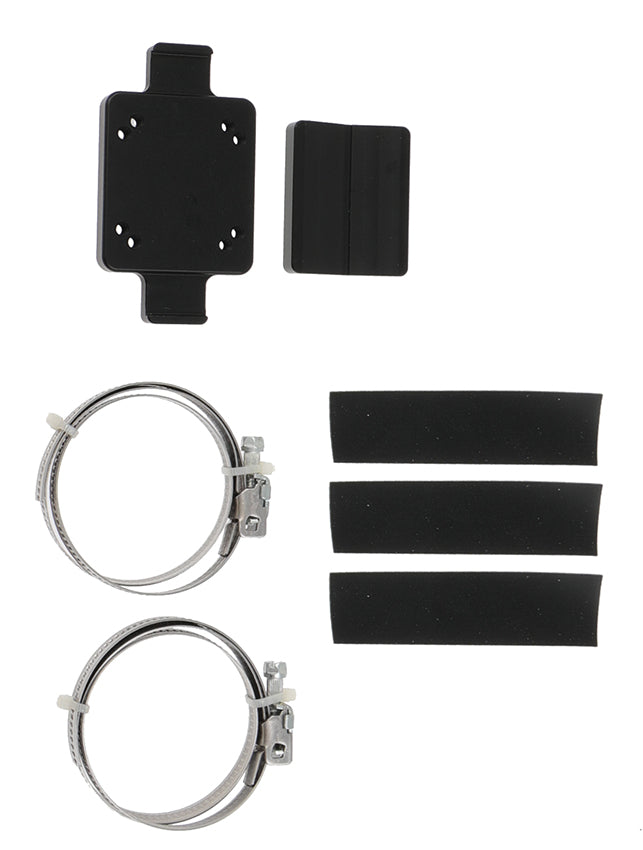

- Deze pipe mount met montageplaat is bedoeld voor bevestiging op ronde buizen of stangen.
- Voorzien van AMPS-gaten voor Brodit montagepatronen.
- Gemaakt in Zweden.
Specificaties
- Hoogte: 89 mm
- Breedte: 50 mm
- Diepte: 16 mm
- Volume: 71 cm3
- Gewicht: 184 g
Montage en gebruik
- Deze pipe mount met montageplaat is bedoeld voor bevestiging op ronde buizen of stangen.
- Voorzien van AMPS-gaten voor Brodit montagepatronen.
- Gemaakt in Zweden.
- Voorzien van AMPS-montagegaten waar dit op dit product van toepassing is.
Montage-instructie met foto's
Please read all of the instructions en look at the pictures before attaching the ProClip.

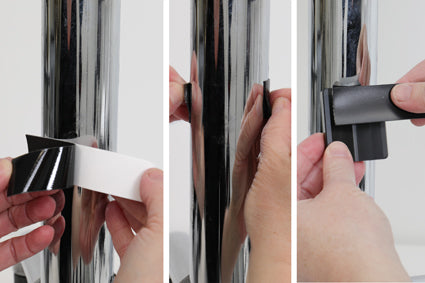

Stap 1. Hold the mount in the desired position on the pipe. Peel off the covers of the rubber strips. Attach one of the rubber strips onto the pipe, in the same height as the upper part of the mount, en the other rubber strip in the same height as the lower part of the mount. Cut rubber strips in proper lengths en attach onto the smaller mount part.

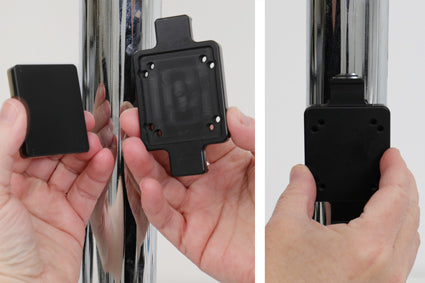

Stap 2. Open the clamp mounts. Place the smaller part of the pipe mount into the larger part. Hold the pipe mount onto the pipe in the desired position, in the same height as the attached rubber strips.

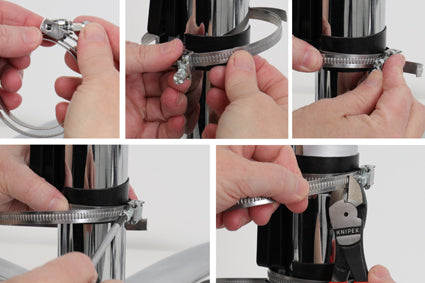

Stap 3. Place one clamp mount around the pipe en the upper part of the pipe mount, in the same height as the rubber strips. Place the other clamp mount around the pipe en the lower part of the pipe mount, in the same height as the rubber strips. Tighten the screws so the pipe mount is properly in place. Cut the clamp mounts into proper length.

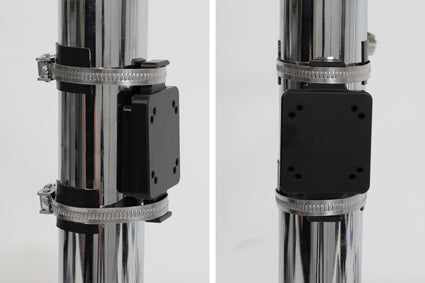

Stap 4. The pipe mount is in place.
Belangrijk om te controleren
- Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
- Controleer of de montagebasis past bij de gewenste plaatsing en belasting.
SKU en EAN
- SKU: 216115
- EAN: 7320282161156
