Brodit actieve houder voor vaste installatie voor Zebra TC101 en TC201 zonder hoes | 713494
Brodit actieve houder voor vaste installatie voor Zebra TC101 en TC201 zonder hoes | 713494
Uitsluitend voor een kaal toestel: Zebra TC101 of TC201 zonder hoes, skin of Rugged Boot. Voor een toestel met originele Rugged Boot heb je een andere uitvoering nodig.

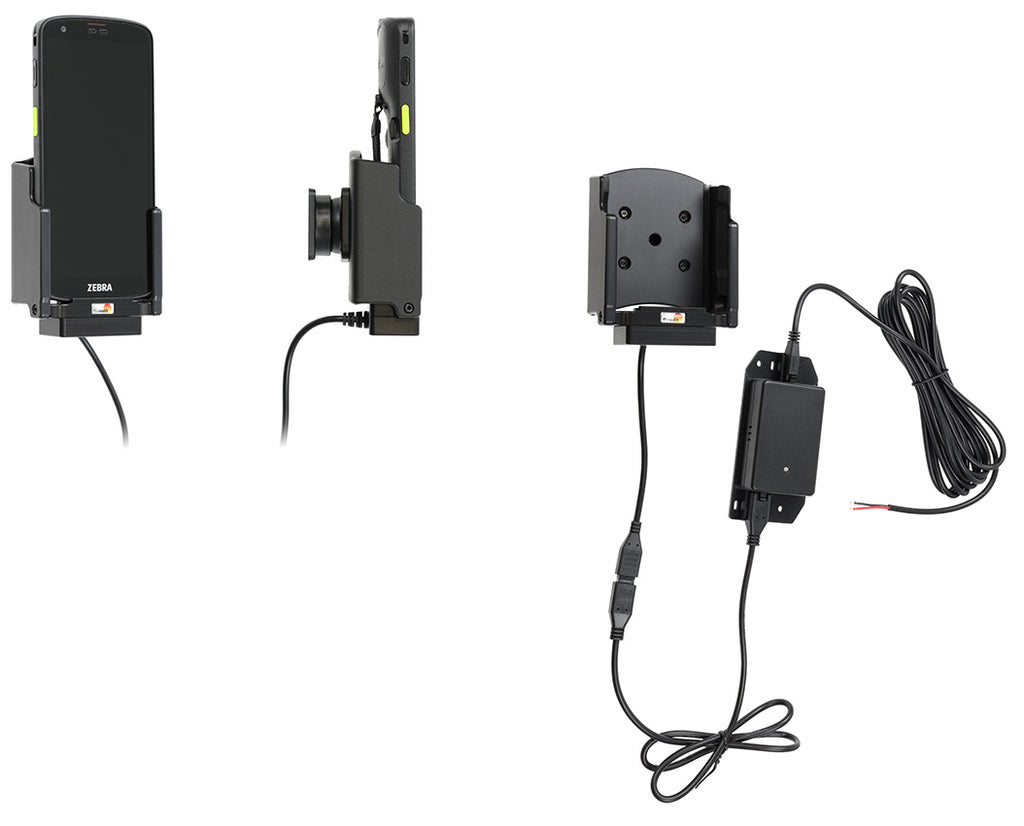

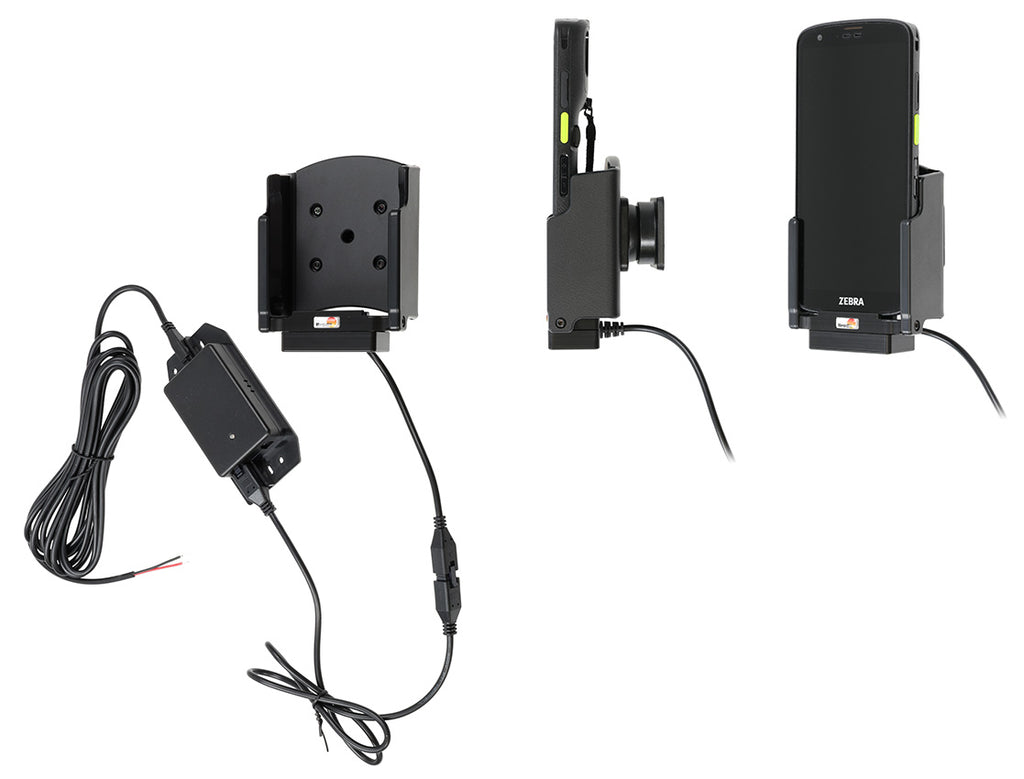

Voor Zebra TC101 en TC201 zonder hoes of Rugged Boot. Deze actieve houder voor vaste installatie heeft een kantel- en draaifunctie. Het toestel laadt automatisch via pogo-pins wanneer je het in de houder plaatst. Laadstroom: 2,7 A; voor 12/24V-voertuigen. Artikelnummer: 713494.
Geschikt voor
- Zebra TC201
- Zebra TC101
Wat voor houder is dit?
De modelspecifieke houder houdt het apparaat stevig vast, goed in het zicht en binnen handbereik. De kantel- en draaifunctie helpt reflecties op het scherm te beperken.
De voeding wordt vast aangesloten, bijvoorbeeld achter het dashboard, voor een nette installatie zonder los hangende kabels. Professionele installatie wordt aanbevolen. Via een adapter op de Molex-aansluiting zijn aanvullende voedingsoplossingen mogelijk, bijvoorbeeld voor een GPS-ontvanger. Deze aansluiting is niet bedoeld voor datacommunicatie of audio.
Montage, materialen en gebruik
- Kantelbaar tot 17° en 360° draaibaar, voor een goede kijkhoek en gebruik in staande of liggende stand.
- Montageplaat van 42 × 50 mm met 4 mm AMPS-montagegaten.
- Monteer op een geschikte Brodit ProClip-montagebasis of Pedestal Mount.
- Gemaakt van hoogwaardig zwart ABS/acetaalkunststof.
- Gemaakt in Zweden.
Easy-switching-systeem
Met het Easy-switching-systeem vervang je alleen de houder en behoud je de geïnstalleerde kabels. Koppel de houder los via de Molex 6-polige snelkoppeling en sluit de nieuwe houder aan. Dit bespaart tijd bij een apparaatwissel, onderhoud, garantie of schade; de wissel duurt slechts enkele seconden.
Voeding en elektrische specificaties
- Geschikt voor 12/24V-voertuigen; ingang van de lader: 10–30 V DC.
- Laadspanning: 5,4 V.
- Typische uitgangsstroom: 2,7 A.
- Nominaal vermogen: 15 W.
- Laden via pogo-pin contacten.
- Beveiliging tegen omgekeerde ingangspolariteit, uitgangsoverspanning en overstroom en kortsluiting.
- CE, E-mark, FCC en RoHS.
- Groene indicator voor de voedingsingang; rode indicator bij overspanning, overstroom of kortsluiting.
- DC-DC-rendement: 88%.
- Bedrijfstemperatuur: 0 °C tot +40 °C.
- Opslagtemperatuur: -20 °C tot +80 °C.
- Materiaal van de lader: ABS+PC.
Belangrijk voor de installateur
De Brodit-brontekst noemt zowel een 2A- als een 3A-zekering. Laat de juiste zekeringwaarde vóór installatie bevestigen door Brodit of je installateur; gebruik deze tegenstrijdige waarden niet als definitieve installatie-instructie.
Afmetingen en gewicht
| Hoogte | 108 mm |
|---|---|
| Breedte | 82 mm |
| Diepte | 65 mm |
| Volume | 576 cm³ |
| Gewicht | 307 g |

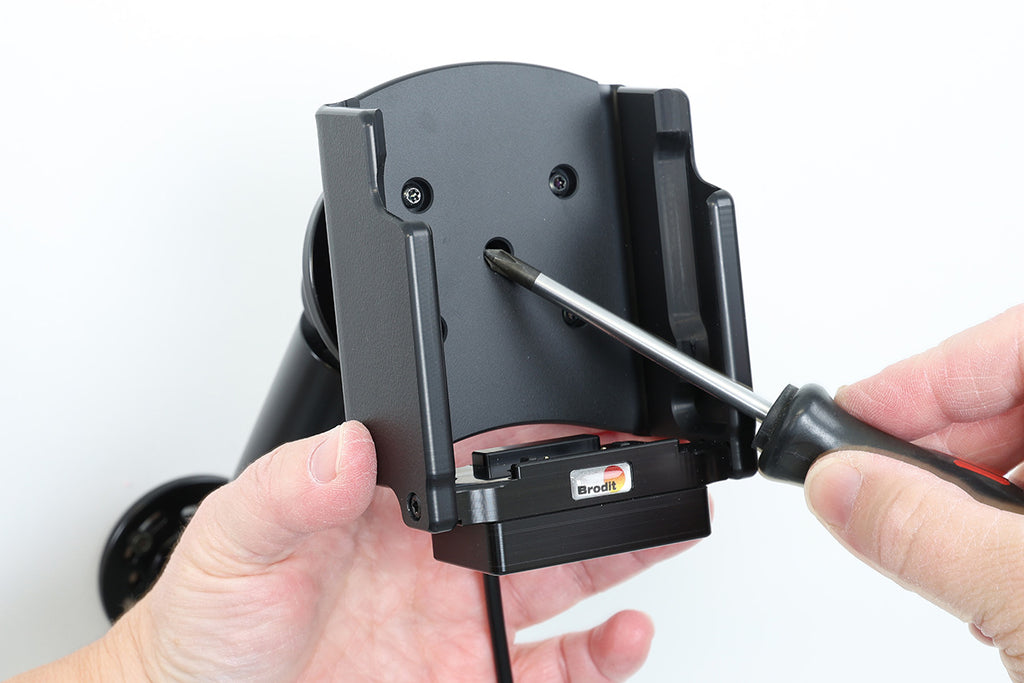

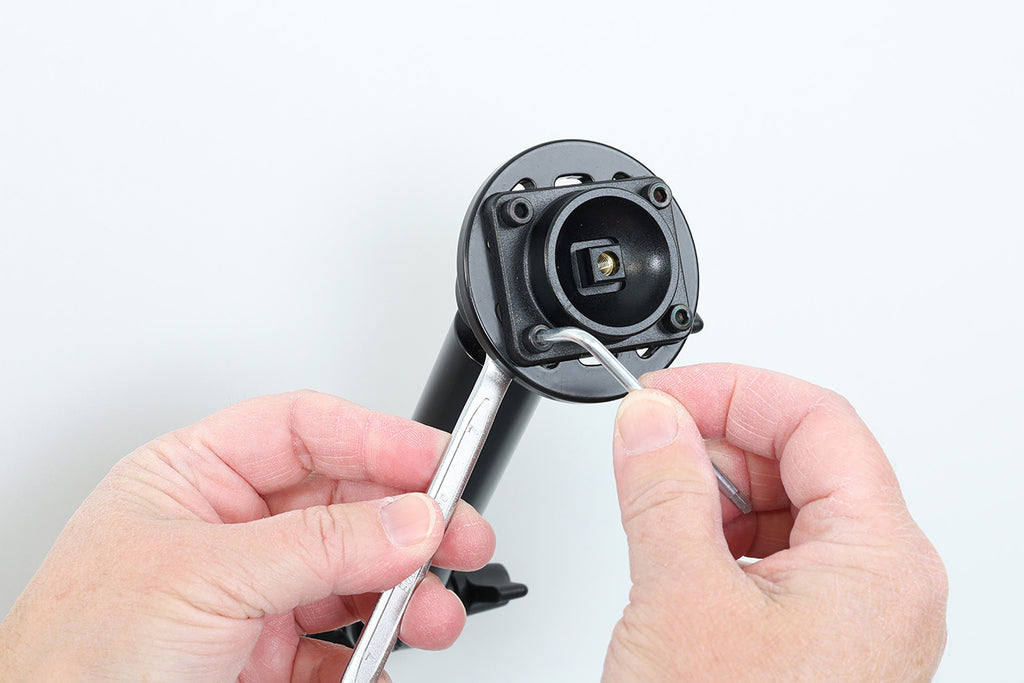

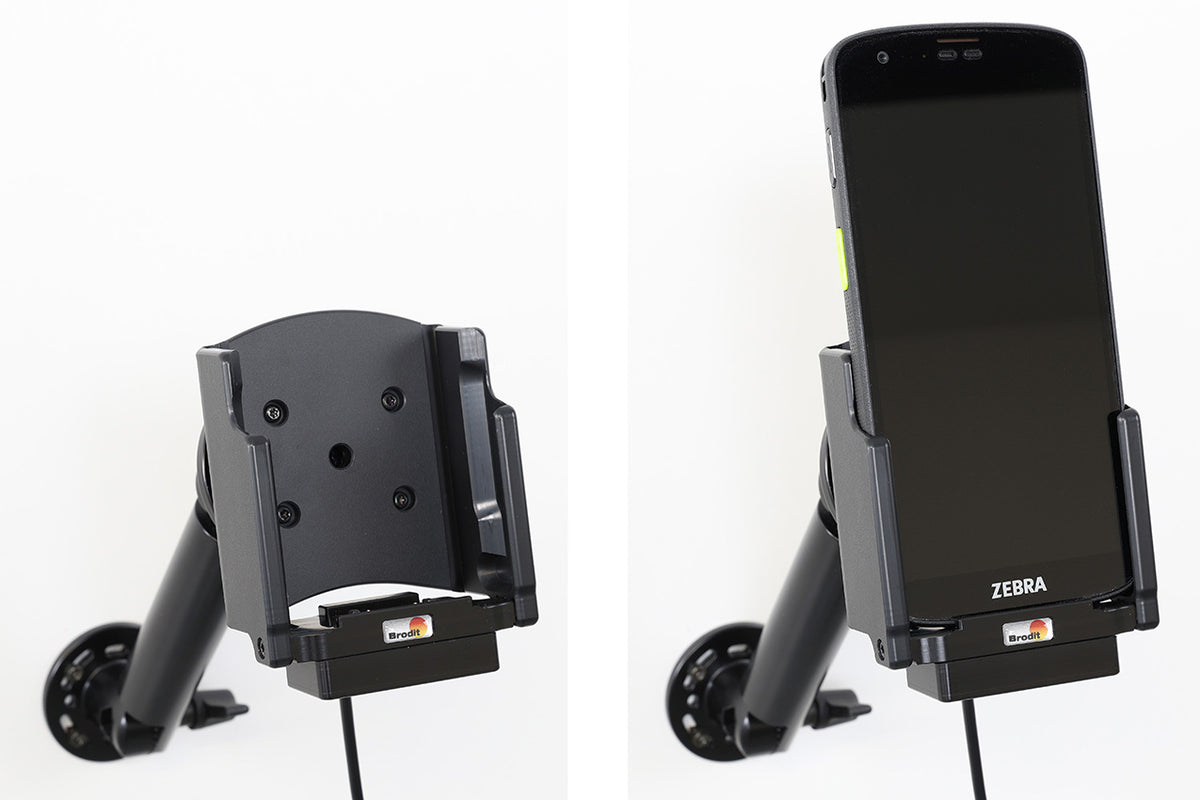

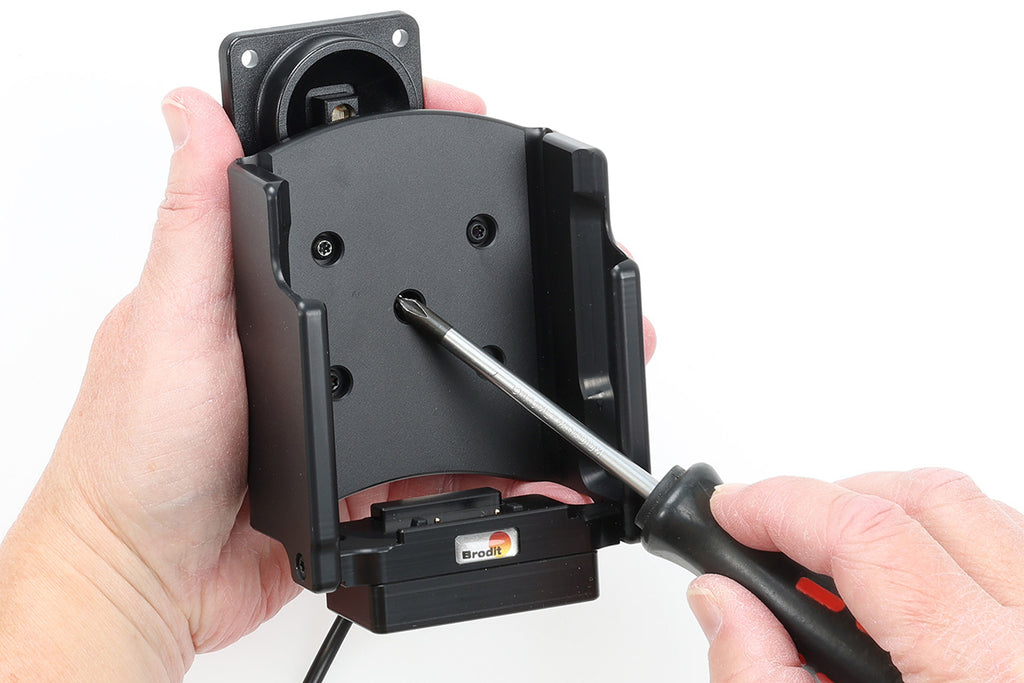

Montage-instructie met foto's
Lees alle stappen en bekijk de foto's voordat je de houder monteert.
Belangrijk om te controleren
Controleer het exacte apparaatmodel, de vereiste hoes/boot en de aansluitwijze voordat je bestelt. Kies een stevige montageplaats waar de houder en het apparaat het zicht en belangrijke bedieningselementen niet blokkeren.
Artikelnummer en EAN
- Artikelnummer: 713494
- EAN: 7320287134940
- Merk: Brodit
