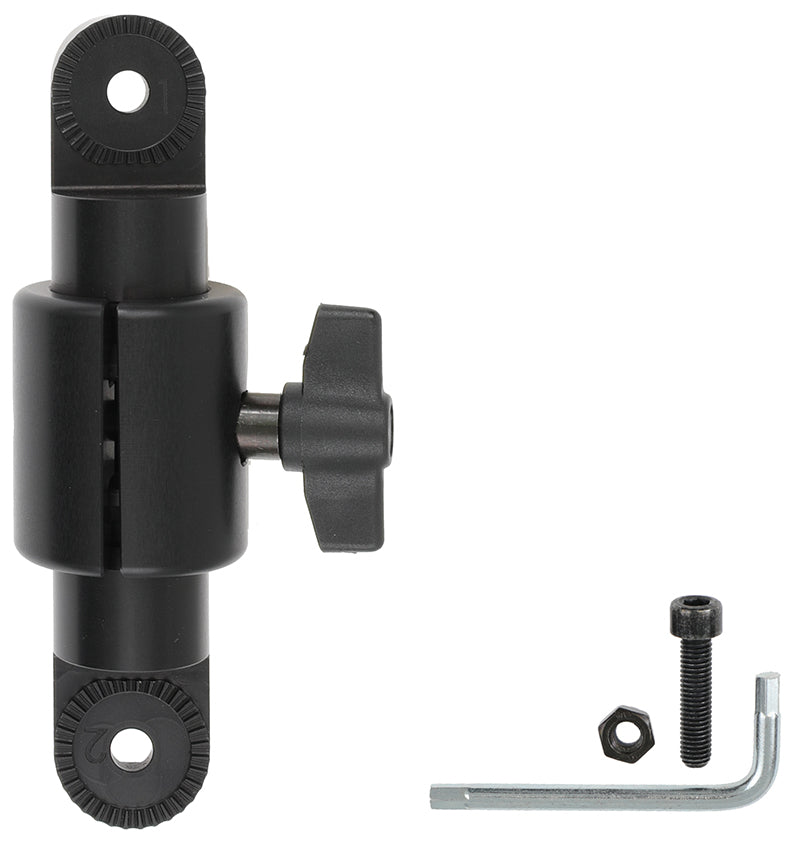

Brodit pedestal mount draaibaar verlengarm 156 mm met kleine vertanding voor verstelbare Pedestal Mount | 216162

Deze Brodit Pedestal-steun draaibaar verlengarm 156 mm met kleine vertanding voor verstelbare Pedestal Mount is bedoeld voor stevige montage op voertuig, heftruck, werkplek of andere vaste ondergrond. Een Pedestal-steun wordt vaak gebruikt bij professionele installaties waar stabiliteit en bereikbaarheid belangrijk zijn.

• Dit is een los onderdeel voor een Brodit Pedestal Mount. Gebruik het onderdeel om een Pedestal-steun op te bouwen, te verlengen, te vervangen of geschikt te maken voor de gewenste montageplek.
• Deze uitvoering is bedoeld als verlengarm binnen een Pedestal-steun-opstelling.
• Deze uitvoering wordt gebruikt als voet/bovendeel of montageplaat binnen een Pedestal-steun-opstelling.
• Geschikt voor het samenstellen van een verstelbare Pedestal Mount configuratie.
• Totale lengte: 156 mm.
• CC-maat: 152 mm.
• De hoek is verstelbaar in kleine stappen van 11,25 graden.
• Instelbaar tot maximaal 180 graden.
• Inclusief bevestigingsschroef en moer volgens Brodit specificatie.
• Kleur: zwart.

• Hoogte: 156 mm
• Breedte: 71 mm
• Diepte: 45 mm
• Volume: 498 cm3
• Gewicht: 180 g

• Dit is een los onderdeel voor een Brodit Pedestal Mount. Gebruik het onderdeel om een Pedestal-steun op te bouwen, te verlengen, te vervangen of geschikt te maken voor de gewenste montageplek.
• Deze uitvoering is bedoeld als verlengarm binnen een Pedestal-steun-opstelling.
• Deze uitvoering wordt gebruikt als voet/bovendeel of montageplaat binnen een Pedestal-steun-opstelling.
• Geschikt voor het samenstellen van een verstelbare Pedestal Mount configuratie.
• Totale lengte: 156 mm.
• CC-maat: 152 mm.
• De hoek is verstelbaar in kleine stappen van 11,25 graden.
• Instelbaar tot maximaal 180 graden.
• Inclusief bevestigingsschroef en moer volgens Brodit specificatie.
• Kleur: zwart.
• Voor stevige montage op een vaste ondergrond, voertuig, werkplek of pedestal-opstelling.

Lees alle instructies en bekijk de afbeeldingen voordat u de houder monteert.

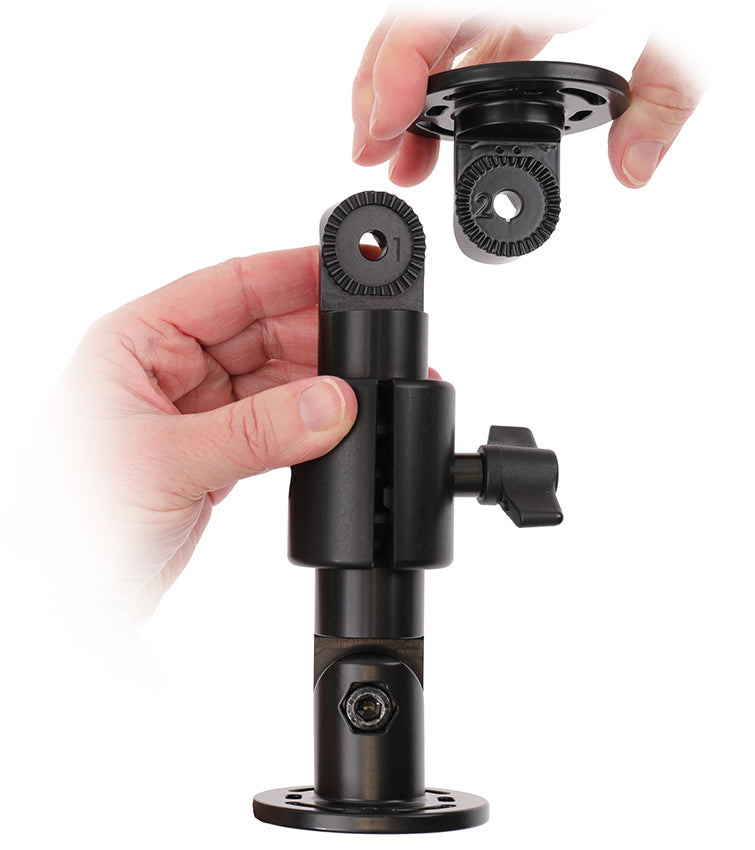

Stap 1. Monteer de Pedestal-voet / het bovendeel met de meegeleverde schroeven en moeren. Combineer positie 1 met 2 voor een rechte bevestiging.

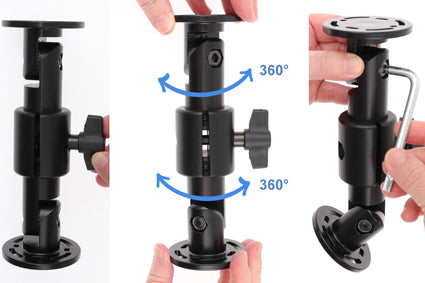

Stap 2. Draai de vleugelmoeren los en stel de hoeken van de montagesteun af. Draai de vleugelmoeren en schroeven aan, zodat de montagesteun in de gewenste positie vastzit.

Stap 3. Vleugelmoer vervangen: Verwijder de vleugelmoer. Steek de meegeleverde bout door het gat in het ene deel en door het andere deel van de PM-steun. Plaats de moer en draai deze vast met de meegeleverde sleutel.

Stap 4. De montagesteun is gemonteerd.

• Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
• Controleer of de montagebasis past bij de gewenste plaatsing en belasting.

• SKU: 216162
• EAN: 7320282161620
