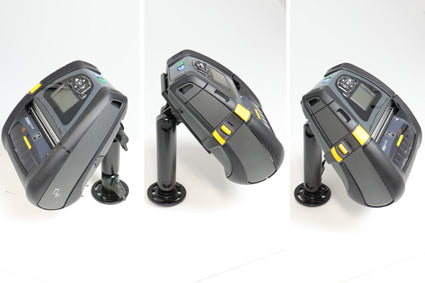

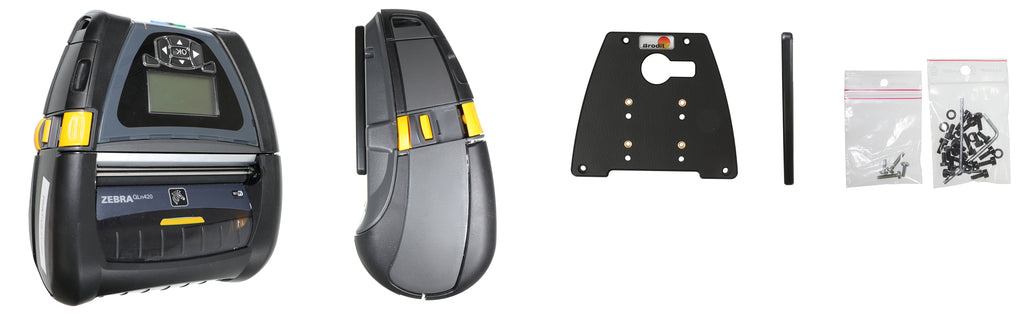

Brodit mount voor Zebra ZQ630 Plus, Zebra ZQ630 en Zebra QLN 420 | 216005

Deze Brodit montagesteun is bedoeld voor Zebra ZQ630 Plus, Zebra ZQ630 en Zebra QLN 420. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing.

• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.

• Hoogte: 104 mm
• Breedte: 119 mm
• Diepte: 7 mm
• Volume: 87 cm3
• Gewicht: 102 g

• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.
• Voorzien van AMPS-montagegaten waar dit op dit product van toepassing is.

Lees alle instructies en bekijk de afbeeldingen voordat u het product monteert.

Stap 1. Positie van de schroeven vóór de montage: LANGE schroeven 16mm, KORTE schroeven 9mm.

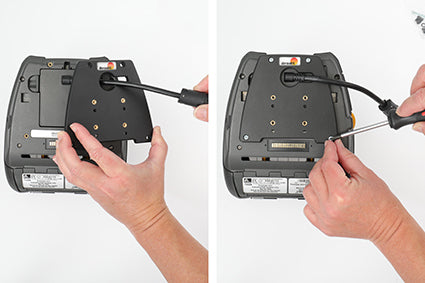

Stap 2. Plaats de montagesteun op het apparaat, zodat de gaten uitlijnen. Draai de twee meegeleverde LANGE schroeven vast in de op de afbeelding aangegeven gaten. Draai de twee meegeleverde KORTE schroeven vast in de op de afbeelding aangegeven gaten.

Stap 3. Schroef het apparaat vast door de schroeven in de montagesteun te bevestigen.

Stap 4. Het product is gemonteerd.

• Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
• Controleer of de montagebasis past bij de gewenste plaatsing en belasting.
• Controleer of jouw exacte apparaatmodel overeenkomt met de vermelde compatibiliteit.

• SKU: 216005
• EAN: 7320282160050
