Brodit mount voor Bixolon SLP-DX220 | 217235

Deze Brodit montagesteun is bedoeld voor Bixolon SLP-DX220. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing.

• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.

• Hoogte: 204 mm
• Breedte: 107 mm
• Diepte: 31 mm
• Volume: 677 cm3
• Gewicht: 151 g

• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.
• Voorzien van AMPS-montagegaten waar dit op dit product van toepassing is.

Lees alle instructies en bekijk de afbeeldingen voordat u de montagesteun monteert.

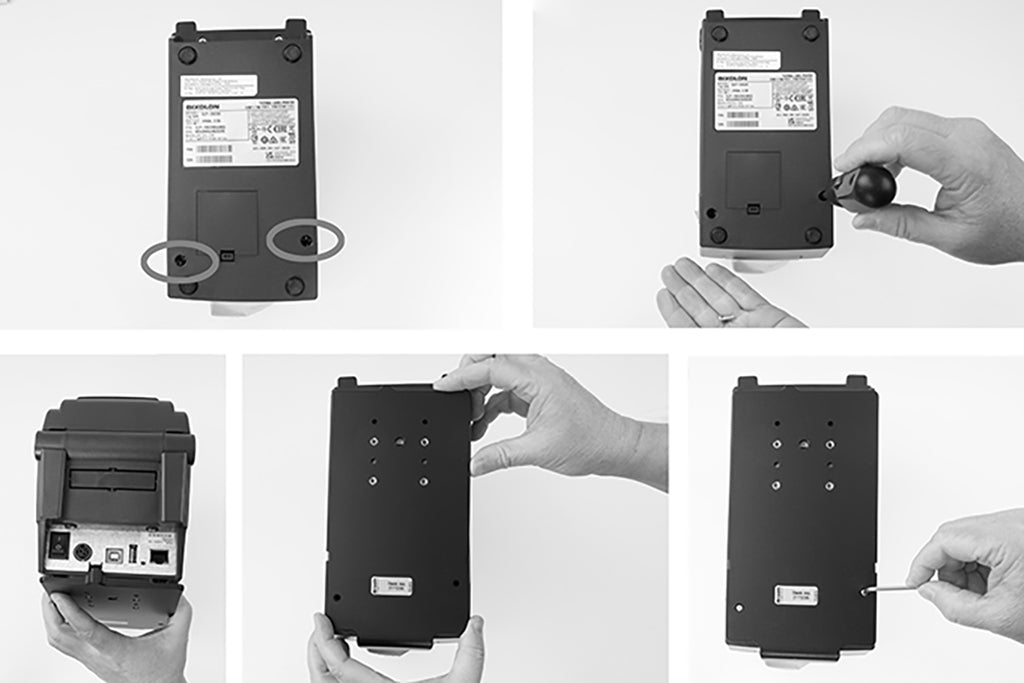

Stap 1. Leg de printer met de achterzijde omhoog op tafel. Verwijder de twee klaargezette schroeven. Haak de nok van de montagesteun in het kleine gat in de printer. Druk de montagesteun plat tegen de printer, zodat het andere uiteinde om de printer haakt en de gaten uitlijnen. Bevestig de montagesteun op de printer met de twee meegeleverde schroeven.

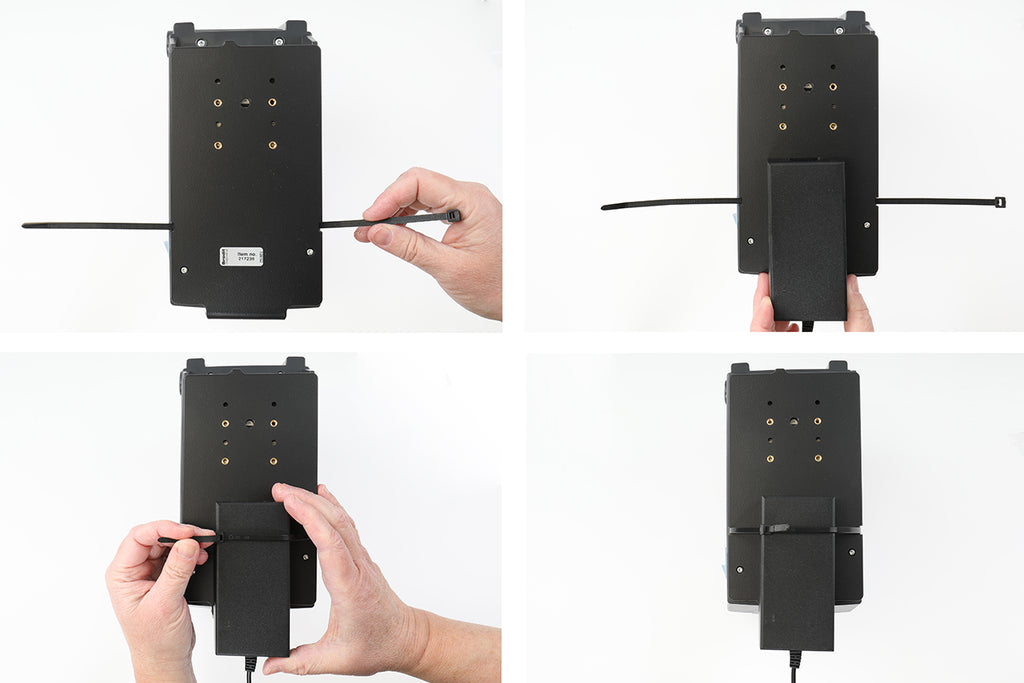

Stap 2. Plaats de laadbox. Steek de kabelbinder in de sleuf en zet de laadbox en kabels vast. Plaats de laadbox niet te dicht bij de AMPS-gaten.

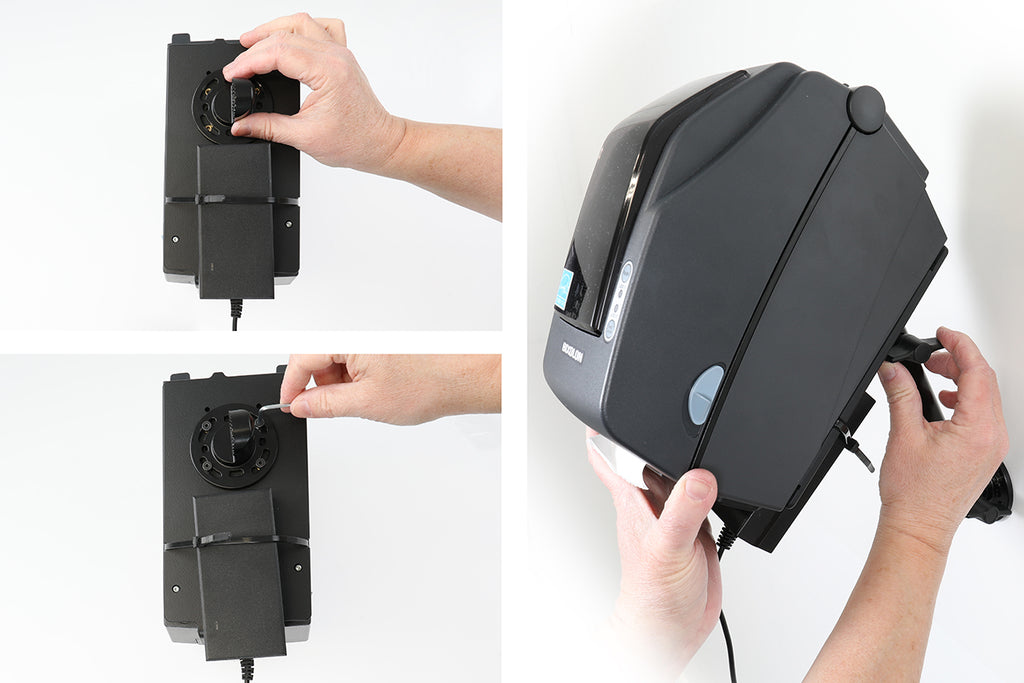

Stap 3. Montage op een Pedestal-steun: Bevestig de bovenplaat van de Pedestal-steun aan de montagesteun. Bevestig de printer op de Pedestal-steun.

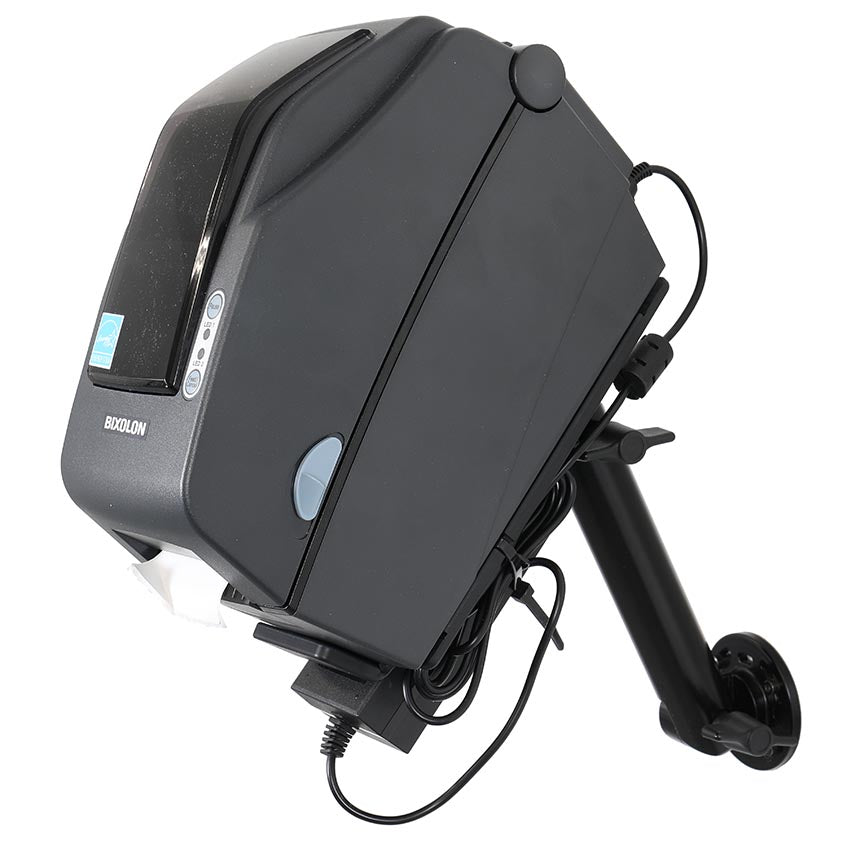

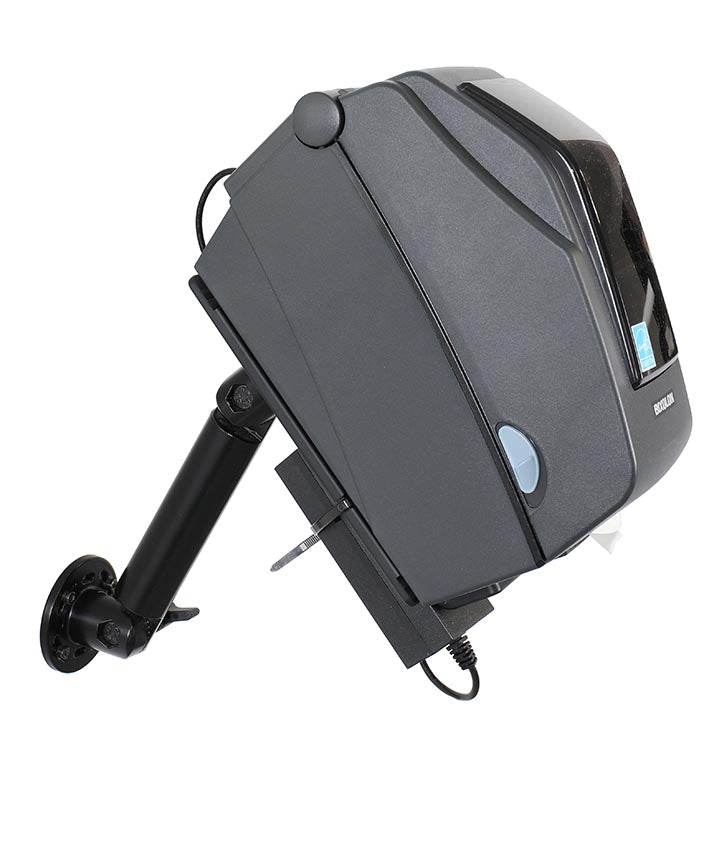

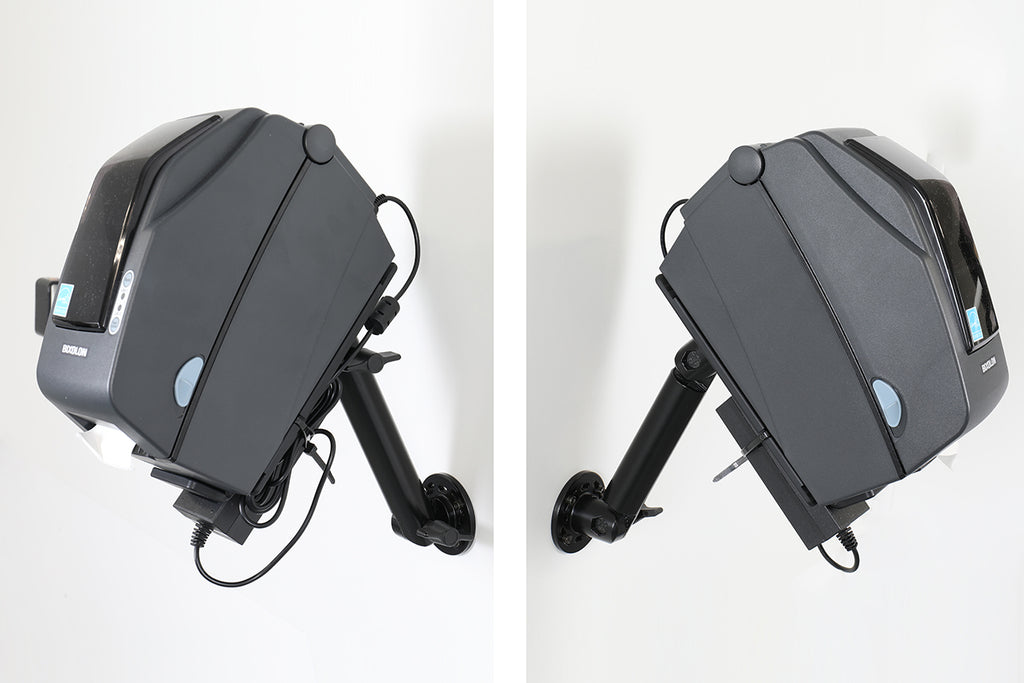

Stap 4. De montagesteun is gemonteerd, met de printer erin.

• Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
• Controleer of de montagebasis past bij de gewenste plaatsing en belasting.
• Controleer of jouw exacte apparaatmodel overeenkomt met de vermelde compatibiliteit.

• SKU: 217235
• EAN: 7320282172350
