Brodit magnetische mount voor Zebra RFD40 Sled | 217225

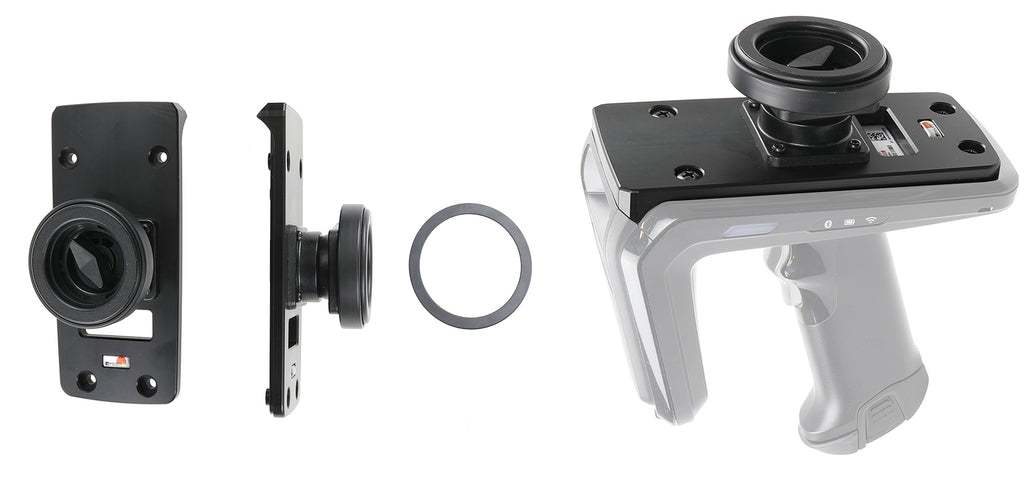

Deze Brodit magnetische montagesteun is bedoeld voor Zebra RFD40 Sled. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing.

• Montageplaat: 42x50 mm.
• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Met tilt swivel voor kantelen en draaien van het apparaat.
• Kantelbaar 17 graden en 360 graden draaibaar.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.

• Hoogte: 154 mm
• Breedte: 70 mm
• Diepte: 51 mm
• Volume: 550 cm3
• Gewicht: 175 g

• Montageplaat: 42x50 mm.
• Voorzien van AMPS-gaten voor Brodit montagepatronen.
• Met tilt swivel voor kantelen en draaien van het apparaat.
• Kantelbaar 17 graden en 360 graden draaibaar.
• Materiaal: hoogwaardig ABS/Acetal kunststof.
• Kleur: zwart.
• Gemaakt in Zweden.
• Voorzien van AMPS-montagegaten waar dit op dit product van toepassing is.
• Met kantel- en draaifunctie voor een goede kijkhoek.

Lees alle instructies en bekijk de afbeeldingen voordat u de montagesteun monteert.

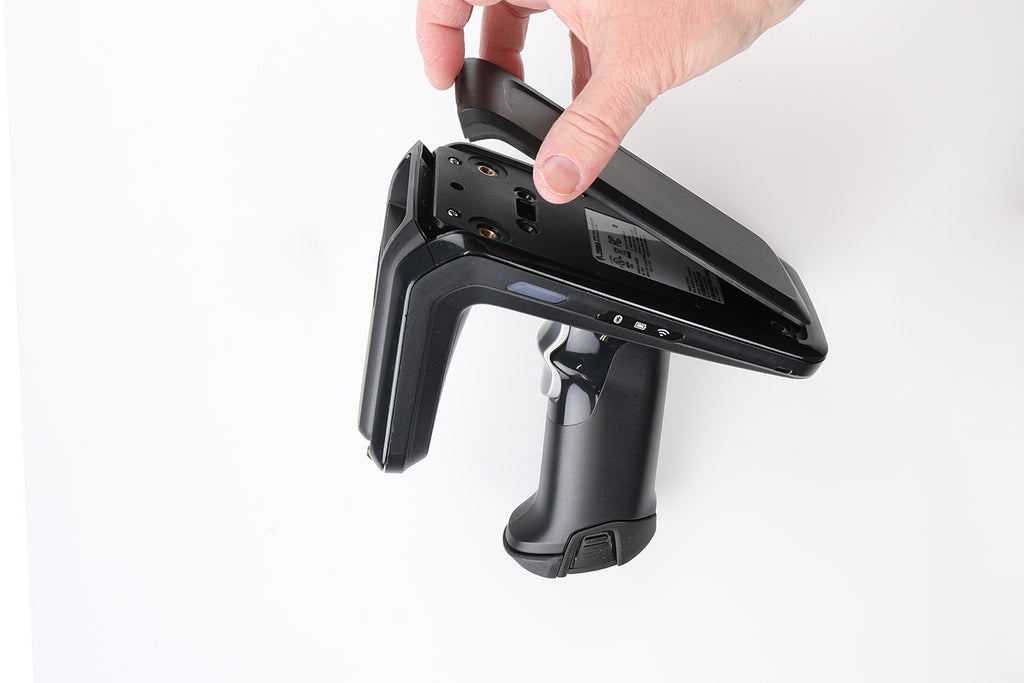

Stap 1. RFD40-bovenkap losmaken: Verwijder de bovenste afdekplaat van de RFD40 RFID-lezer om deze adapter te monteren. Zodra de bovenkap los is, kunt u deze volledig verwijderen en bewaren voor later gebruik.

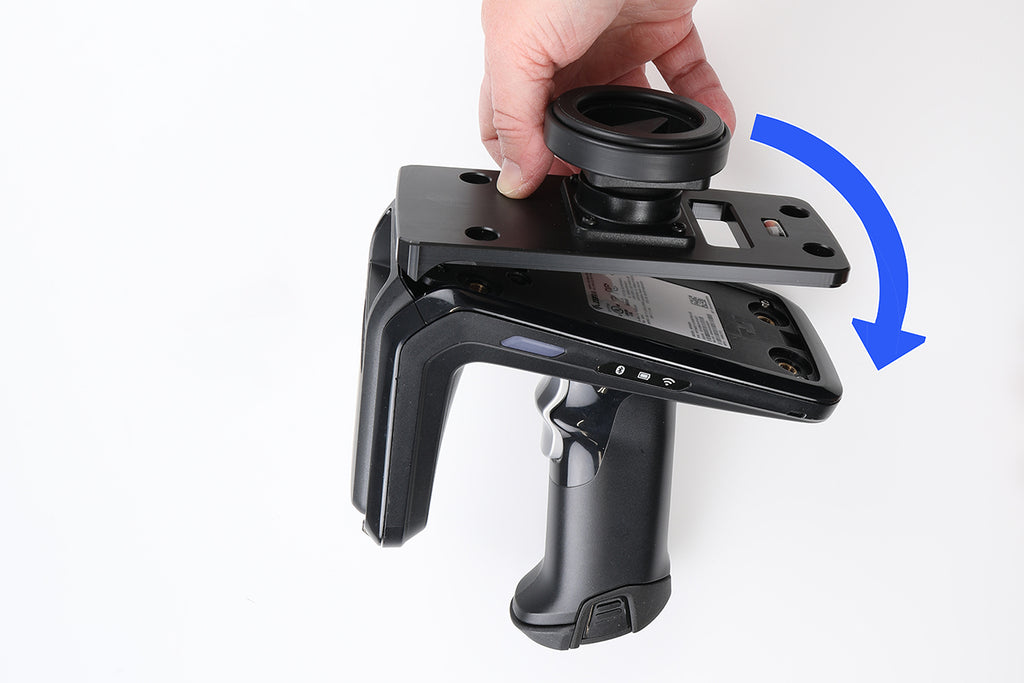

Stap 2. Deze adapterplaat is ontworpen om precies in de RFD40 te passen, het product af te dichten en er stevig aan vast te zitten. Lijn de 4 schroefgaten uit met de bovenzijde van de RFD40. Druk de plaat daarna voorzichtig op zijn plaats. De O-ring geeft enige weerstand wanneer deze op zijn plaats komt.

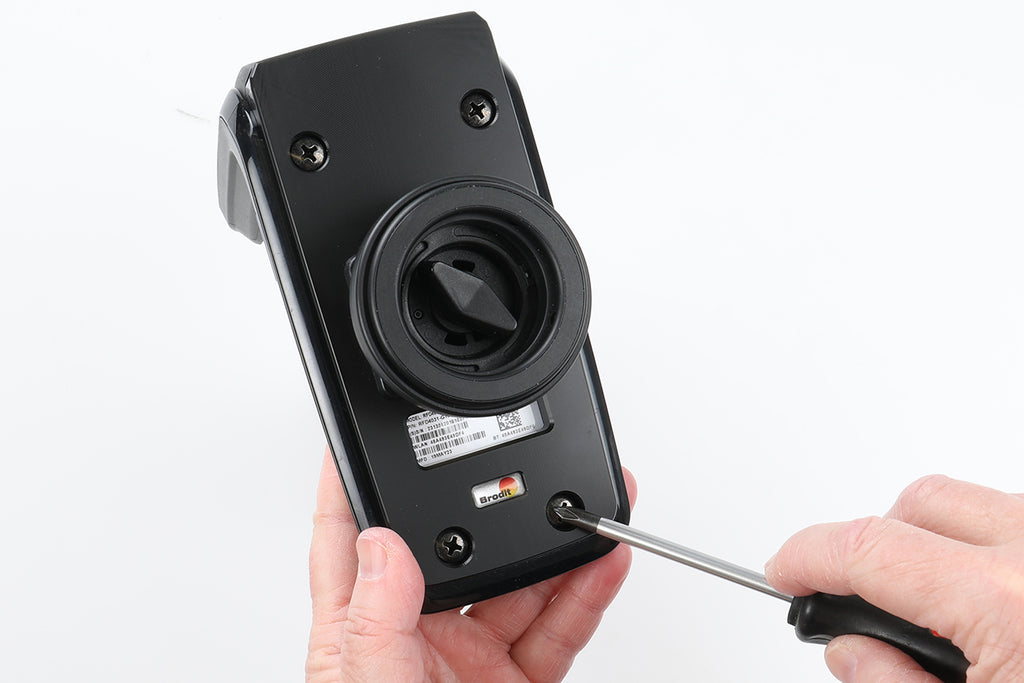

Stap 3. Bevestig de plaat met de 4 meegeleverde bevestigingsmiddelen aan de RFD40 met een Philips #1-kruiskopschroevendraaier. Draai de bevestigingsmiddelen slechts handvast aan. Verstellen: Draai de knop van het kantel- en draaimechanisme linksom om deze los te maken. Draai de knop daarna rechtsom vast, zodat het kantel- en draaimechanisme stevig op zijn plaats blijft.

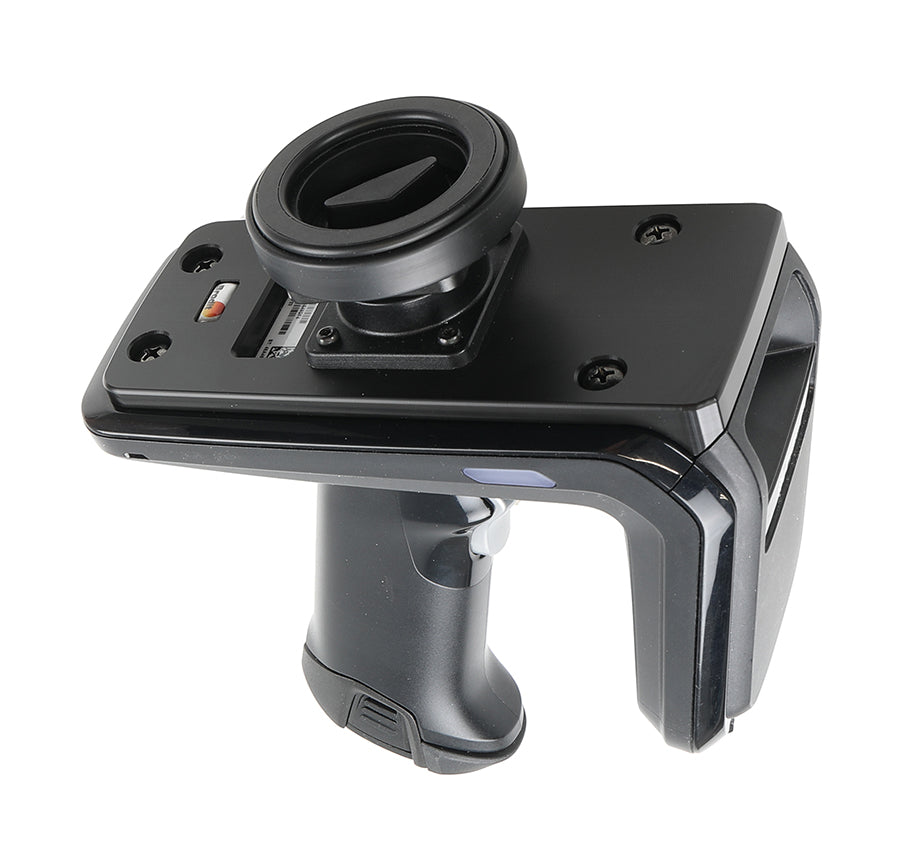

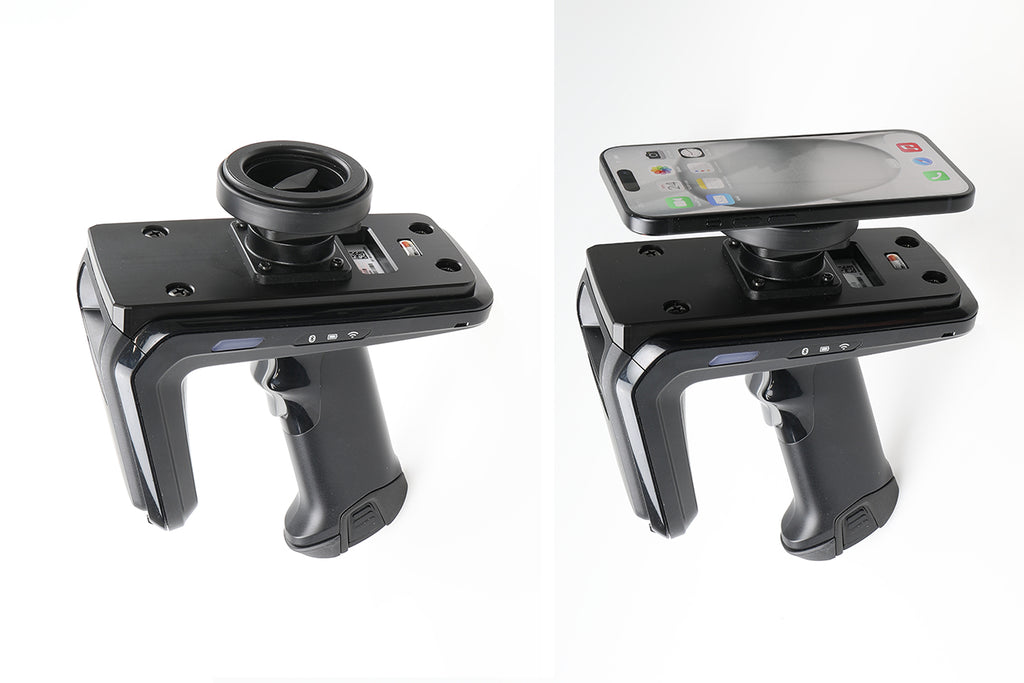

Stap 4. De montagesteun is gemonteerd.

• Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
• Controleer of de montagebasis past bij de gewenste plaatsing en belasting.
• Controleer of jouw exacte apparaatmodel overeenkomt met de vermelde compatibiliteit.

• SKU: 217225
• EAN: 7320282172251
