Brodit apparaat montageadapter voor Nextbase Universal Mount, Volvo XC90 en Volvo XC70 | 810698
Brodit apparaat montageadapter voor Nextbase Universal Mount, Volvo XC90 en Volvo XC70 | 810698

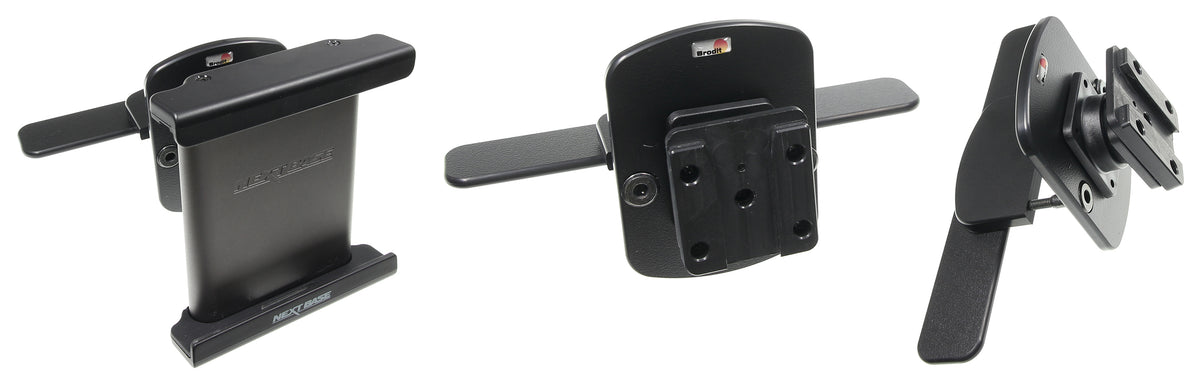

Brodit apparaat montageadapter. Deze Brodit apparaat montageadapter is bedoeld voor Nextbase Universal Mount, Volvo XC90 en Volvo XC70. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing. Artikelnummer: 810698.
Toepassing: Deze apparaat montageadapter wordt gebruikt om verschillende montagepatronen of bevestigingssystemen met elkaar te combineren.
Belangrijk: controleer altijd de toepassing, montageplek, aansluiting en productfoto's voordat je bestelt.
Past voor / toepassing
- Nextbase Universal Mount
- Volvo XC90
- Volvo XC70
- Volvo XC60
- Volvo V70 N
- Volvo V70 II
- Volvo V70
- Volvo V60
- Volvo S80
- Volvo S70
Wat is dit voor Brodit product?
Deze Brodit apparaat montageadapter is bedoeld voor Nextbase Universal Mount, Volvo XC90 en Volvo XC70. Gebruik dit product voor een nette, vaste en professionele Brodit montageoplossing.
Brodit omschrijving en toelichting
- Deze apparaat montageadapter wordt gebruikt om verschillende montagepatronen of bevestigingssystemen met elkaar te combineren.
- Met tilt swivel voor kantelen en draaien van het apparaat.
- Materiaal: hoogwaardig ABS/Acetal kunststof.
- Kleur: zwart.
- Gemaakt in Zweden.
Specificaties
- Controleer de productfoto's en Brodit-specificaties voor de exacte maatvoering.
Montage en gebruik
- Deze apparaat montageadapter wordt gebruikt om verschillende montagepatronen of bevestigingssystemen met elkaar te combineren.
- Met tilt swivel voor kantelen en draaien van het apparaat.
- Materiaal: hoogwaardig ABS/Acetal kunststof.
- Kleur: zwart.
- Gemaakt in Zweden.
- Met kantel- en draaifunctie voor een goede kijkhoek.
Montage-instructie met foto's
Lees alle instructies en bekijk de afbeeldingen voordat u met de montage begint.

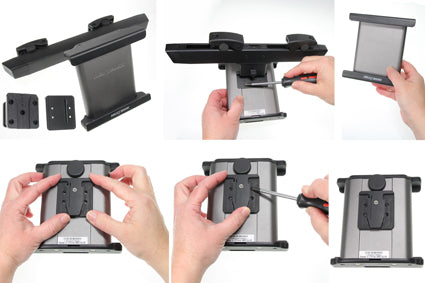

Stap 1. Verwijder de originele Universal Mount van de Nextbase-hoofdsteunbevestiging door de schroeven los te draaien. Plaats de montageadapterplaat op de achterzijde van de Universal Mount en schroef deze vast met de verwijderde schroeven.

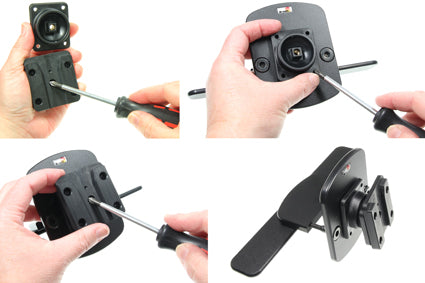

Stap 2. Draai de schroef in het midden van het kantel- en draaimechanisme van de montageadapter los om de montageplaat aan de achterzijde te verwijderen. Plaats de montageplaat op de Brodit-hoofdsteunbevestiging. Schroef de montageplaat vast met de meegeleverde schroeven. Draai de schroef aan, zodat het kantel- en draaimechanisme stevig vastzit, maar nog kan worden versteld/gekanteld.

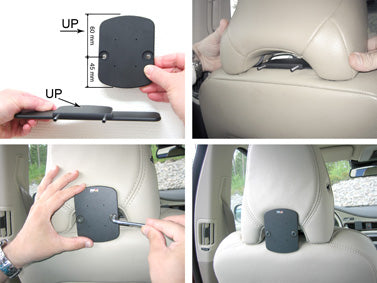

Stap 3. Monteer de delen van de hoofdsteunbevestiging zoals op de afbeelding is aangegeven. Plaats het achterste deel van de hoofdsteunbevestiging tegen de voorzijde van de hoofdsteun. Druk dit naar u toe in de opening tussen de hoofdsteun en de rugleuning. Plaats de montageplaat op het achterste deel van de hoofdsteunbevestiging, zodat de schroeven met de gaten uitlijnen. Draai de twee schroeven met het meegeleverde gereedschap aan, zodat de hoofdsteunbevestiging stevig vastzit. De hoofdsteunbevestiging is gemonteerd.

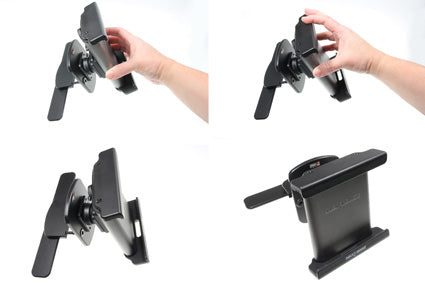

Stap 4. Plaats de Universal Mount met de bevestigde montageadapterplaat over het kantel- en draaimechanisme van de montageadapter en druk/schuif deze omlaag op zijn plaats. Universal Mount verwijderen: Druk/schuif deze recht omhoog.
Belangrijk om te controleren
- Controleer altijd het artikelnummer, de toepassing en de productfoto's voordat je bestelt.
- Controleer of de montagebasis past bij de gewenste plaatsing en belasting.
- Controleer of jouw exacte apparaatmodel overeenkomt met de vermelde compatibiliteit.
SKU en EAN
- SKU: 810698
- EAN: 7320288106984
